LMV 322 OH6 Integralgetriebepumpen nach API

Name: LMV 322 OH6 Integralgetriebepumpen nach API
Brand: Sunstrand Fluid Handling Co., Ltd.(China)
SKU: LMV 322
Availability: InStock

Markenbezeichnung:	Sunstrand
Modellnummer:	LMV 322
MOQ:	1
Preis:	verhandelbar
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	10 Stück/Monat

Einzelheiten

Beschreibung des Produkts

Bewertungen & Rezensionen

Einzelheiten

Herkunftsort:

China

Zertifizierung:

IOS9001/IOS9002/CUTR

Produktname:

LMV322 API 610 OH6 Pumpen

Maximale Motorleistung:

37KW

Besonderheit:

Integrierte API-Pumpen

Betriebstemperatur:

-130 bis +340°C

Maximaler Durchfluss:

52M³/H (prozessspezifisch)

U/min:

Bis zu 4900-14179

Verpackung Informationen:

Holzgehäuse

Versorgungsmaterial-Fähigkeit:

10 Stück/Monat

Hervorheben:

OH6 API-Pumpen mit integrierter Ausrüstung

Hochgeschwindigkeits-API-Pumpen mit integrierter Ausrüstung

OH6-Hochgeschwindigkeitspumpe

Beschreibung des Produkts

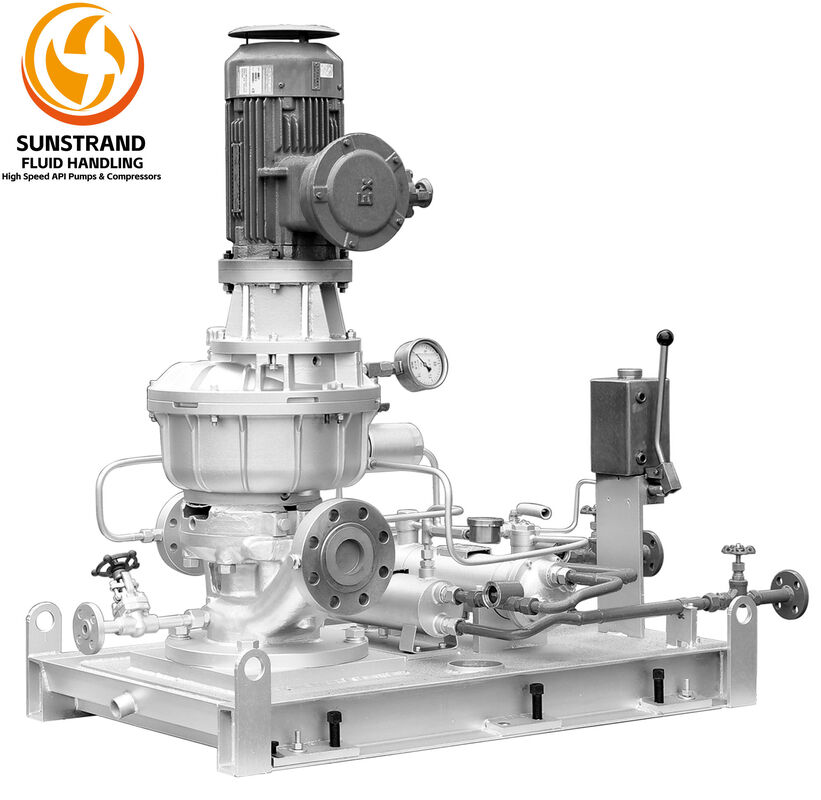

LMV322 OH6 Integralgetriebe-API-Pumpen

LMV322 Hochgeschwindigkeits-Kreiselpumpen OH6 Integralgetriebepumpe

Speziell für Hochleistungsanwendungen entwickeltAPI 610 (OH6)Die Sunstrand LMV322 dient als zuverlässige Alternative zu herkömmlichen mehrstufigen Pumpen. Im Laufe unserer 18-jährigen Tätigkeit in der Öl- und Gasindustrie sowie der Feinchemieindustrie haben wir beobachtet, dass die Nachfrage nachgeringer Durchfluss, hohe FörderhöheDie Entwicklung von Pumpen geht über die einfache Einhaltung der Typenschildparameter hinaus – die langfristige Betriebsstabilität ist jetzt von größter Bedeutung.

Basierend auf dem Feedback von20.000 PumpeneinheitenDa wir weltweit geliefert werden, haben wir mehrere Materialverbesserungen am integrierten Getriebe und den Hydraulikkomponenten des LMV322 durchgeführt. Dadurch bei einer hohen Nennleistung von336 kW (450 PS)Die Vibrationspegel werden streng kontrolliert≤ 2,0 mm/s, deutlich innerhalb der API-Grenzen. Beim LMV322 handelt es sich nicht nur um eine Erweiterung der Modellnummer – er stellt eine Leistungsverbesserung dar, die aus Zehntausenden Feldbeobachtungen resultiert. Seine kompakte, vertikale Konfiguration bewältigt die Herausforderung, einen hohen Differenzdruck zu erreichen, wenn horizontale Pumpenanordnungen durch begrenzte Stellflächen eingeschränkt sind.

Technische Spezifikationen

Parameter	Wert
Designkonfiguration	Einstufige, vertikale, integrierte Zahnradpumpe (API 610 OH6)
Höchstgeschwindigkeit	Bis zu 20.000 U/min (prozessspezifisch)
Maximaler Kopf	1.828 m (6.000 Fuß)
Dichtungsstandard	API 682-konform, unterstützt Spülpläne 11/21/52/53 usw.
Materialzertifizierung	API 3.1-Materialtestberichte, von S-5 (Kohlenstoffstahl) bis A-8 (Duplex-Edelstahl)

Leistung und Cutaway

Hauptmerkmale

1. Lösung der „Weltraumangst“ bei Hochdruckpumpen

Auf Offshore-Plattformen oder modularen Skids in Feinchemieanlagen bedeutet jeder Zentimeter Platz Kosten. Die vertikale Grundfläche des LMV322 reduziert die benötigte Grundfläche um nahezu60 %im Vergleich zu herkömmlichen horizontalen mehrstufigen Pumpen API 610 BB2. Dank des integrierten Drehzahlerhöhungsgetriebes ist kein externes Großgetriebe erforderlich, was eine echte modulare Installation ermöglicht.

2. Umgang mit Flüssigkeitsschwankungen – Auswahlerfahrung aus 20.000 Einheiten

Nutzung eines 18-jährigenDatenbank zur Fluid-Material-KompatibilitätWir wissen, dass ein Dichtungsversagen das größte Risiko beim Umgang mit Ammoniak, Ethylenoxid oder saurem Hochdruckwasser darstellt. Der LMV322 verfügt über ein verstärktes Lagergehäuse, das axiale Schubstöße durch transiente Kavitation effektiv absorbiert – eine zentrale Weiterentwicklung des Designs, die kontinuierlich anhand von Daten aus 20.000 Feldgeräten optimiert wurde.

3. Vereinfachte Wartung auf API-Niveau

Beim LMV322 können Techniker die Gleitringdichtung und das Laufrad von oben austauschenohne Ausbau des Motors oder der Prozessleitungen. Dasausziehbares DesignreduziertMittlere Reparaturzeit (MTTR)um bis zu 70 %, wodurch die hohen Kosten ungeplanter Stillstandszeiten in petrochemischen Anlagen deutlich gesenkt werden.

Typische Anwendungen

Ölraffinierung:Hydrotreater-Einspeisung, atmosphärischer/Vakuum-Turmrückfluss am Boden.
Erdgas / LNG:TEG-Hochdruckzirkulation in Dehydrierungssystemen, LNG-Endverdampfer-Gegendruck.
Feinchemikalien:Kontinuierlicher Hochdruck-Reaktionstransfer empfindlicher Materialien wie MDI und TDI.
Luft- und Raumfahrt & Verteidigung:Hochdruck-Kraftstoffprüfstände, Spezialflüssigkeits-Abfüllsysteme.

Verpackung und Versand

Produktverpackung:

Eine Hochgeschwindigkeits-Vertikalkreiselpumpe LMV322
Benutzerhandbuch und Installationsanweisungen
Sicherheitshinweise und Warnungen

Versand:

Versand innerhalb von 6 Monaten
Versandgewicht: 75 kg
Versandabmessungen: 120 x 80 x 100 cm (je nach Pumpe)
Versanddienstleister: UPS oder FedEx oder Cargo
Versandoptionen: Standard oder beschleunigt

Häufig gestellte Fragen

F: Wie wird die Wärmeentwicklung im Getriebe bei hohen Geschwindigkeiten kontrolliert?

A: Wir verwenden ein API-konformes Zwangsschmiersystem mit optionalem Ölkühler. Mit 18 Jahren Designoptimierung erreicht die Genauigkeit des ZahneingriffsAGMA-Klasse 12Die Reibungsverluste sind 15 % geringer als bei vergleichbaren Industrieprodukten, wodurch ein thermisches Gleichgewicht im Dauerbetrieb gewährleistet ist.

F1: Wie hoch ist die MTBF der Gleitringdichtungen der LMV322 als Hochgeschwindigkeitspumpe?

A1: Basierend auf der 18-jährigen Betriebsüberwachung von Sunstrand erreicht die LMV322-Gleitringdichtung eine durchschnittliche Dauerlebensdauer von> 25.000 Stunden. Dies wird durch zwei grundlegende Konstruktionsprinzipien erreicht: (1) Ein Dichtungskammerdesign nach API 682, das eine ausreichende Wärmeableitung um die Dichtungsflächen herum gewährleistet; (2)AGMA-Getriebe der Klasse 12Dadurch wird die Durchbiegung des Wellenendes minimiert und die Scherbeanspruchung der Dichtungsflächen deutlich reduziert.

F2: Wie verhindern Sie bei hohem Differenzdruck und geringem Durchfluss eine durch Radialkräfte verursachte Lagerüberhitzung?

A2: Dies ist eine klassische hydraulische Ausgleichsherausforderung. Der LMV322 verwendet aDiffusorhydraulisches Design anstelle einer herkömmlichen Spirale. Der Diffusor wandelt die kinetische Energie des Laufradaustritts gleichmäßiger in Druckenergie um und wirkt so radialen Ungleichgewichtskräften über den gesamten Strömungsbereich entgegen. Kombiniert mit Wellenlastdaten von20.000 ausgelieferte EinheitenUnsere ausgewählten Axiallager bieten einen Spielraum von 30 % über den theoretischen Anforderungen und gewährleisten niedrige Betriebstemperaturen auch unter extremen Abweichungen von der Auslegung.

F3: Wie kommt der LMV322 mit transienter Kavitation in der Prozessflüssigkeit zurecht?

A3: Saugdruckschwankungen sind in der petrochemischen Produktion unvermeidbar. Sunstrand bietet eine Sonderanfertigung anHigh-Flow-Induktorfür den LMV322. Es reduziertNPSHrZu35-50 %der eines herkömmlichen Laufrads. Dies bedeutet, dass das System selbst dann kavitationsfrei bleibt, wenn der Pumpeneinlassdruck niedrig ist oder die Flüssigkeit nahezu Dampfdruck hat, wodurch Laufrad und Getriebe wirksam vor Stoßbelastungen geschützt werden.

F4: Wie weisen Sie die Materialkonformität mit API 610 (OH6) nach?

A4: Glaubwürdigkeit entsteht durch vollständige Rückverfolgbarkeit. Jeder LMV322 wird komplett geliefertMaterialtestberichte (MTRs)konform mit EN 10204 3.1 oder 3.2. Alle druckhaltigen Gussteile werden einer hydrostatischen Prüfung und einer zerstörungsfreien Prüfung (z. B. Röntgen- oder Magnetpulverprüfung) unterzogen. Bei saurem Service, der H₂S enthält, halten wir uns strikt daranNACE MR0175 / ISO 15156um Spannungsrisskorrosion zu verhindern.

F5: Wie wird die Getriebeschmierung während einer Notabschaltung aufrechterhalten?

A5: Dies ist ein kritischer Sicherheitspunkt. Merkmale des Schmiersystems LMV322Coast-Down-Schutz. Zusätzlich zur Hauptölpumpe können wir gemäß API-Anforderungen eine elektrische Hilfsölpumpe mit voller Kapazität bereitstellen. Selbst bei einem externen Stromausfall stellen die integrierte Ölsumpfkonstruktion und der Restschmierfilm auf den Präzisionsgetrieben sicher, dass die Lager während der Auslaufphase nicht trocken reiben.

Bewertungen & Überprüfung

Gesamtbewertung

5.0

Basierend auf 50 Bewertungen für diesen Lieferanten

Rating-Schnappschuss

Nachstehend wird die Verteilung aller Ratings dargestellt.

5 Sterne

100%

4 Sterne

3 Sterne

2 Sterne

1 Sterne

Alle Bewertungen

Zaid Al-Sayed

Kuwait Apr 21.2026

Hilfreich (159)

As a high-performance alternative to the Sundyne LMV 341, this API 610 OH6 compliant pump has fully met our technical expectations. The integrally geared design allows for a seamless drop-in replacement, providing significant advantages in lead times and OPEX (Operating Expense)—making it an ideal solution for retrofitting refinery facilities across the region.

Ahmed Al-Farsi

Saudi Arabia Mar 13.2026

Hilfreich (205)

The LMV 322 Integrally Geared High-Speed Pump has demonstrated exceptional performance in our refinery's liquid transfer applications. Its compact vertical configuration significantly optimizes the installation footprint, while maintaining remarkable stability and hydraulic efficiency even under high-pressure discharge conditions.

Omar Al-Mansoori

Iran (Islamic Republic of) Feb 10.2026

Hilfreich (183)

The LMV 311 High-Speed Centrifugal Pump has become our preferred solution for light hydrocarbon services. Its advanced gearbox engineering ensures minimal vibration during continuous operation, and the reliability of its mechanical seals fully aligns with our stringent safety standards, even under extreme ambient temperatures.
