Kompakte Sonnenblumen Industriepumpen SFH-W5 400KW Maximalmotorleistung

Produktbeschreibung:

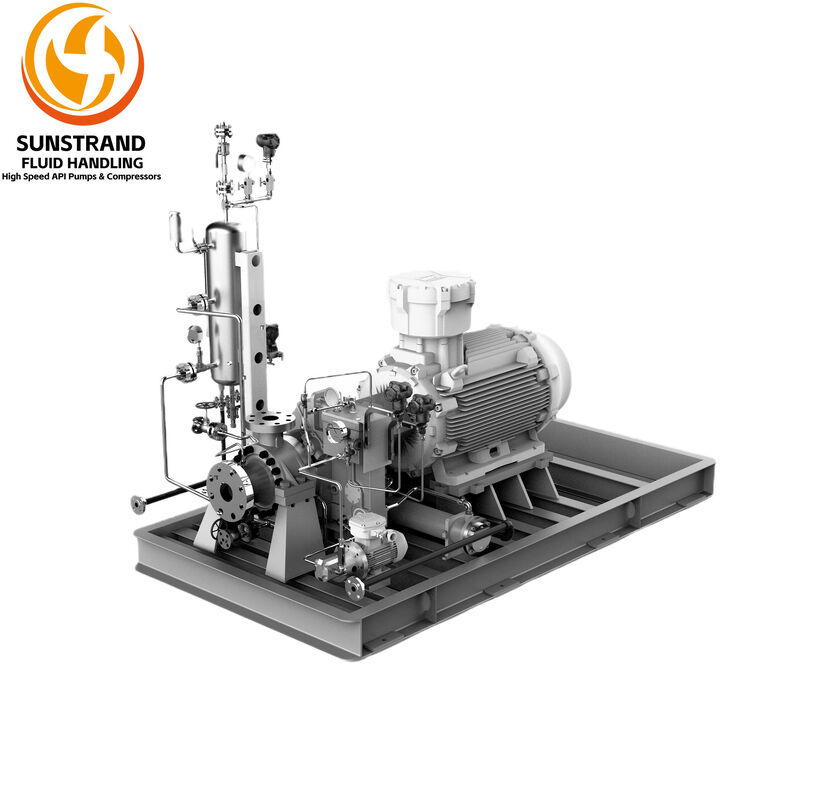

Die Pumpenserie SFH-W sind überhängende, horizontal montierte Hochgeschwindigkeitspumpen, die hauptsächlich aus Motorgetriebe, Pumpengehäuse, Schmiersystem und Grundplatte bestehen. Sie sind stabil, zuverlässig, kompakt, wartungsfreundlich und haben eine lange Lebensdauer. Die Pumpenserie GSB-W5/79 ist mit Rückflussstabilisatoren ausgestattet, die die Pumpenleistung im Niederdurchflussbereich verbessern und die Durchflussregelbereiche erweitern. Das Hochgeschwindigkeitswellensystem ist mit fortschrittlichen bidirektionalen Gleitlagerlagern ausgestattet, um einen Langzeitbetrieb der Pumpen unter Saugdrücken bis zu 10,0 MPa zu gewährleisten.

Merkmale:

• Produktname: SFH-W5 Horizontale Hochgeschwindigkeitspumpe
• Drehzahl: Bis zu 5500^16600 U/min
• Förderhöhe: Bis zu 2500 m
• Motorleistung: Bis zu 400 kW
• Material: Gusseisen, Edelstahl, Duplexstahl
• Druckbereich: Bis zu 25 bar

Hochgeschwindigkeits-Kreiselpumpen, Hochgeschwindigkeits-Kreiselverdichter, Hochgeschwindigkeits-Kreiselverdichter

Technische Parameter:

 Leistungskennlinien der SFH-W Horizontalen Hochgeschwindigkeitspumpe

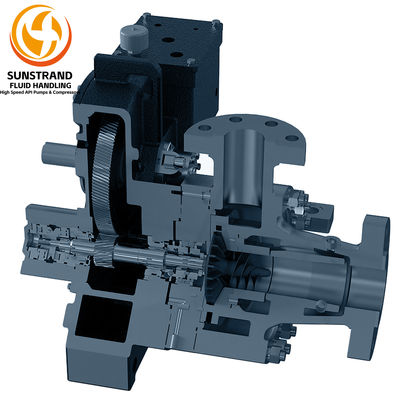

Hochleistungsgetriebe:

Das Getriebegehäuse und die Zahnradwelle sind die Schlüsselkomponenten einer Pumpe. Daher sind die Wärmebehandlungsprozesse komplex und die Bearbeitungsgenauigkeit und Passungstoleranzen sind streng. Durch jahrelange Bemühungen wurden eine Reihe vollständiger und bewährter Fertigungsprozesse etabliert. Unter diesen Vorschriften werden die chemische Zusammensetzung und die Wärmebehandlung von Gussstücken streng kontrolliert, mehrere Stabilisierungsbehandlungen nach der anfänglichen Bearbeitung der Getriebe werden durchgeführt, um eine hohe Festigkeit und Stabilität zu gewährleisten. Jedes fertige Teil wird streng geprüft, aufgezeichnet und zur Rückverfolgbarkeit archiviert.

Hochleistungs-Gleitlager:

Mehrere Serien von selbst entwickelten Gleitlagern können flexibel kombiniert werden, um unterschiedliche Anwendungen zu erfüllen. Die erfolgreiche Entwicklung von Axial-, Radial- und Gleitlagern, die für den Betrieb unter hohem Saugdruck und schweren Lastbedingungen geeignet sind, verbessert die Stabilität und Zuverlässigkeit von Hochgeschwindigkeitspumpen erheblich und erweitert ihre Anwendungsbereiche.

Optimierung des Fluidbereichs:

Der Einlass, das Laufrad, der Diffusor und das Pumpengehäuse, die Hauptkomponenten des Fluidbereichs, werden mit Hilfe von CFD-Software optimiert.

Verpackung und Versand:

Produktverpackung:

• Eine SFH-W5 Horizontale Hochgeschwindigkeitspumpe
• Benutzerhandbuch und Installationsanleitung
• Sicherheitshinweise und Warnungen

Versand:

• Versand innerhalb von 6 Monaten
• Versandgewicht: 75 kg
• Versandabmessungen: 120*80*100 cm (abhängig von jeder Pumpe)
• Versanddienstleister: UPS oder FedEx oder Fracht
• Versandoptionen: Standard oder Express

 Service

Der Kundendienst wird von gut ausgebildeten und qualifizierten Technikern durchgeführt, die in der Lage sind, technische Probleme, die während der Installation, Inbetriebnahme und Produktion auftreten, schnell zu beheben. Aufgrund unseres modularen Designkonzepts sind umfangreiche Ersatzteilbestände und schnelle Lieferungen verfügbar.

Prüfeinrichtungen

Professionelle Verdichterprüfeinrichtungen, ausgestattet mit Hochgeschwindigkeits- und Hochpräzisions-Datenerfassungssystemen, führen Leistungs- und Laufprüfungen durch. Hauptsysteme umfassen: 1) Pumpenprüfsystem; 2) Hochgeschwindigkeits-Lagerprüfsystem; 3) Integral-Schmierölpumpenprüfsystem; 4) Rotordynamik-Prüfsystem; und 5) Turbinenleistung-Prüfsystem. Jede gelieferte Pumpe wurde vor dem Versand auf Leistung und Lauf geprüft, um einen störungsfreien Betrieb vor Ort zu gewährleisten. Drei Pumpenprüfstände arbeiten unabhängig voneinander mit einer Leistung von 355 kW, 1100 kW und 4000 kW. Jedes dieser Systeme läuft in einem geschlossenen Kreislauf mit einem zirkulierenden Kühlsystem, um Temperaturanstiege während der Prüfungen zu verhindern, die den Prüfprozess und die Messgenauigkeit beeinträchtigen könnten. Angewandte Norm: . Die Unsicherheit der Pumpenenergieprüfung ist besser als Klasse 1.
