Produktbeschreibung:

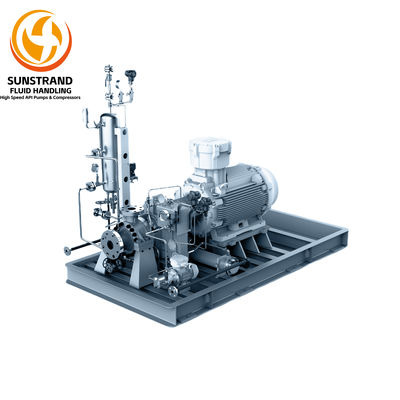

Die Pumpenserie SFH-W ist eine horizontal montierte Hochgeschwindigkeitspumpe in Überhangbauweise, die hauptsächlich aus Motorgetriebe, Pumpengehäuse, Schmiersystem und Grundplatte besteht. Sie ist stabil, zuverlässig, kompakt, wartungsfreundlich und hat eine lange Lebensdauer. Die Pumpenserie GSB-W5/79 ist mit Rückflussstabilisatoren ausgestattet, die die Pumpenleistung im Niedrigstrombereich verbessern und die Durchflussregelbereiche erweitern. Das Hochgeschwindigkeitswellensystem ist mit fortschrittlichen bidirektionalen Gleitlagern ausgestattet, um den Langzeitbetrieb der Pumpen unter einem Ansaugdruck von bis zu 10,0 MPa zu gewährleisten.

Merkmale:

• Produktname: SFH-W5 Horizontale Hochgeschwindigkeitspumpe
• Drehzahl: Bis zu 5500^16600 U/min
• Förderhöhe: Bis zu 2500 m
• Motorleistung: Bis zu 400 kW
• Material: Gusseisen, Edelstahl, Duplex-Stahl
• Druckbereich: Bis zu 25 bar

Hochgeschwindigkeits-Kreiselpumpen, Hochgeschwindigkeits-Kreiselverdichter, Hochgeschwindigkeits-Kreiselverdichter

Technische Parameter:

 Leistungskennlinien der SFH-W Horizontalen Hochgeschwindigkeitspumpe

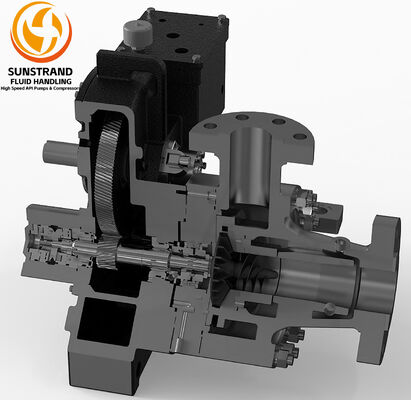

Hochleistungsgetriebe:

Das Getriebegehäuse und die Zahnradwelle sind die Schlüsselkomponenten einer Pumpe. Daher sind die Wärmebehandlungsprozesse komplex, und die Bearbeitungsgenauigkeit und die Passungstoleranzen sind streng. Durch jahrelange Anstrengungen wurde eine Reihe von vollständigen und bewährten Fertigungsprozessen etabliert. Unter solchen Vorschriften werden die chemische Zusammensetzung und die Wärmebehandlung von Gussteilen streng kontrolliert, mehrere Stabilisierungsbehandlungen nach der ersten Bearbeitung von Getrieben werden durchgeführt, um eine hohe Festigkeit und Stabilität zu gewährleisten; und jedes fertige Teil wird streng geprüft, protokolliert und zur Rückverfolgbarkeit archiviert.

Hochleistungs-Gleitlager:

Mehrere Serien selbst entwickelter Gleitlager können flexibel kombiniert werden, um unterschiedlichen Anwendungen gerecht zu werden. Die erfolgreiche Entwicklung von Axial-, Radial- und Kippsegmentlagern, die für den Betrieb unter hohem Ansaugdruck und Schwerlastbedingungen geeignet sind, verbessert die Stabilität und Zuverlässigkeit von Hochgeschwindigkeitspumpen erheblich und erweitert deren Einsatzgebiet.

Fluidabschnittsoptimierung:

Inducer, Laufrad, Diffusor und Pumpengehäuse, die die Hauptkomponenten des Fluidabschnitts sind, werden mit Hilfe von CFD-Software optimiert.

Verpackung und Versand:

Produktverpackung:

• Eine SFH-W5 Horizontale Hochgeschwindigkeitspumpe
• Benutzerhandbuch und Installationsanweisungen
• Sicherheitshinweise und Warnungen

Versand:

• Versand innerhalb von 6 Monaten
• Versandgewicht: 75 kg
• Versandabmessungen: 120*80*100cm (abhängig von der Pumpe)
• Versandunternehmen: UPS oder FedEx oder Cargo
• Versandoptionen: Standard oder Express

 Service

Der Kundendienst wird von gut ausgebildeten und qualifizierten Technikern durchgeführt, die in der Lage sind, alle technischen Probleme, die während der Installation, Inbetriebnahme und Produktion auftreten, schnell zu beheben. Ein umfangreiches Ersatzteillager und eine schnelle Lieferung sind aufgrund unseres modularen Designkonzepts verfügbar.

Testeinrichtungen

Professionelle Verdichtertesteinrichtungen, ausgestattet mit Hochgeschwindigkeits- und hochpräzisen Datenerfassungssystemen, führen Leistungs- und Lauftests durch. Zu den wichtigsten Systemen gehören: 1) Pumpentestsystem; 2) Hochgeschwindigkeits-Lagertestsystem; 3) Integrales Ölpumpentestsystem; 4) Rotordynamik-Testsystem; und 5) Turbinenleistungstestsystem. Jede gelieferte Pumpe wurde vor dem Versand Leistungs- und Lauftests unterzogen, um einen störungsfreien Betrieb vor Ort zu gewährleisten. Drei Pumpenprüfstände arbeiten unabhängig voneinander mit einer Leistung von 355 kW, 1100 kW und 4000 kW. Jedes dieser Systeme arbeitet in einem geschlossenen Kreislauf mit einem Kühlkreislauf, um einen Temperaturanstieg während der Tests zu verhindern, der sich auf den Testprozess und die Messgenauigkeit auswirken kann. Angewendeter Standard:. Die Unsicherheit des Pumpenenergietests ist besser als Grad 1.
